首頁 >> 產品中心 >> W150五軸加工中心
- 內容
一、產品信息

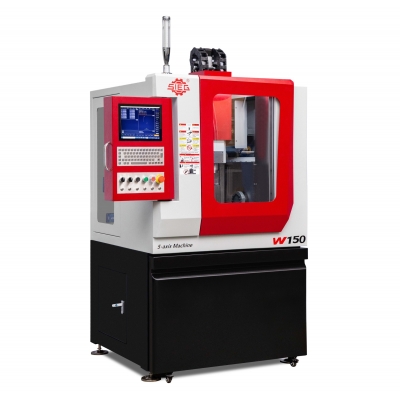

W150五軸加工中心
結構特點：
二、產品特色
■搖籃動梁式結構，剛性好、精度好。
■相同加工行程下機床的外形尺寸小、能耗低
■真5軸機床，系統帶RTCP功能。
■主軸轉速高，達到40000r/min
■適用于中小零件高精度和復雜零件加工
■機床配套有數字孿生模型仿真軟件，解決了5軸機床操作難度大，和實際加工危險系數高等難題
三、五軸系統
可選擇SIEG、臺灣新代、華中數控、廣州數控操作系統
規格參數
| 類別 | 項目 | 配置 |
| 行程 | X軸行程 | 220mm |
| Y軸行程 | 350mm | |
| Z軸行程 | 220mm | |
| A軸行程 | -110°~ +30° | |
| C軸行程 | 360° | |
| 旋轉工作臺尺寸 | 180mm | |
| 工作臺負載 | 20KG | |
| 工作空間尺寸 | 直徑150mm x 高度150mm的圓柱體 | |
| 性能 | 直線切削進給 | 6000mm/min |
| 直線快速進給 | 9000mm/min | |
| 旋轉切削進給 | 6000°/min | |
| 旋轉快速進給 | 9000°/min | |
| 直線軸定位精度 | ≤0.01mm | |
| 直線軸重復定位精度 | ≤0.005mm | |
| 旋轉軸定位精度 | ≤40arcsec | |
| 旋轉軸重復定位精度 | ≤20arcsec | |
| 主軸錐度 | ISO20 | |
| 夾持范圍 | ER20 1-12mm | |
| 主軸最高轉速 | 40000r/min | |
| 主軸額定扭矩 | 1.2Nm | |
| 主軸最大功率 | 2.2kw | |
| 換刀時間 | ＜5 second | |
| 刀庫數量 | 12 | |
| 其他 | 電壓要求 | 單相220v |
| 最大功率 | 3.5kw | |
| 常規使用功率 | 1.5kw | |

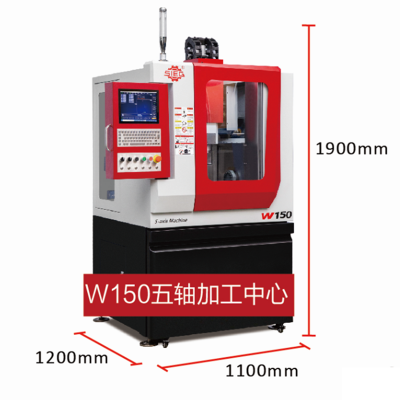

| 機床尺寸 | 1100mm x 1200mm x 1900mm | |
| 機床重量 | 800kg |
常見問題
服務保修
1、整機保修壹年（包括電氣和機械部分）
以下條件除外，不屬于保修范圍
1 使用不正當?shù)碾娫?
2 操作不當引起的機器故障
3 帶電拆裝設備引起的電氣部件的損壞
4 其他自然災害引起的損害，列如雷擊、地震、水災等自然災害
2、免費保修期間，不包括上門服務費和由上門服務所產生的其他費用，用戶需另外支付，支付如下：
1 人工費 按天計算 600;元/天
2 交通費 經濟艙或者動車來回機票或車票
3 住宿費 當?shù)厝羌?jí)或以上標準間費用
請預先把相關的費用匯入我公司賬戶，我公司會開具相關的費用發票，除以上費用外，其他費用有廠商承擔。
注：維修天數和住宿天數，我方會根據相應的事項進行計算并與用戶協商，超過所規定的時間所產生的費用，將由廠商承擔，包括住宿費等費用
3、保修內維修方法
客戶詳細描敘故障，通過EMAIL方式或者傳真方式至我公司售后服務部門，也可以通過電話溝通方式，由售后服務工程師判斷故障原因，并在電話中指導客戶進行檢測和判斷，指導客戶拆下故障零件后，快遞方式至我公司售后服務部門，公司售后服務部門收到客戶的零件后，進一步測試，若確認有故障，將在1個工作日內，將新的零件快遞至用戶，并且指導用戶安裝和調試。
以上過程中所產生的快遞費用全部由廠商承擔，若客戶無法完成以上工作，需要廠商上門服務，收費方法按照第2條
4、保修外維修方法
方法同3
費用：用戶需承擔零配件，具體價格請致電收貨服務部門，所產生的快遞費用，為了確保購買正確的零配件，建議先寄回零配件測試新的零配件保修期為壹年，服務費（免費），若用戶需要提供上門服務，收費標準參考第2條。
5、安裝和培訓
所售的所有機器價格都不包括安裝和培訓，由于機器出廠前都進行調試，所有用戶無需調試，
上門安裝費：參考第2條收費標準
培訓費：用戶安排時間至我公司培訓，妙法，請事先預約
上門培訓費：參考第2條收費標準
以下條件除外，不屬于保修范圍
1 使用不正當?shù)碾娫?
2 操作不當引起的機器故障
3 帶電拆裝設備引起的電氣部件的損壞
4 其他自然災害引起的損害，列如雷擊、地震、水災等自然災害
2、免費保修期間，不包括上門服務費和由上門服務所產生的其他費用，用戶需另外支付，支付如下：
1 人工費 按天計算 600;元/天
2 交通費 經濟艙或者動車來回機票或車票
3 住宿費 當?shù)厝羌?jí)或以上標準間費用
請預先把相關的費用匯入我公司賬戶，我公司會開具相關的費用發票，除以上費用外，其他費用有廠商承擔。
注：維修天數和住宿天數，我方會根據相應的事項進行計算并與用戶協商，超過所規定的時間所產生的費用，將由廠商承擔，包括住宿費等費用
3、保修內維修方法
客戶詳細描敘故障，通過EMAIL方式或者傳真方式至我公司售后服務部門，也可以通過電話溝通方式，由售后服務工程師判斷故障原因，并在電話中指導客戶進行檢測和判斷，指導客戶拆下故障零件后，快遞方式至我公司售后服務部門，公司售后服務部門收到客戶的零件后，進一步測試，若確認有故障，將在1個工作日內，將新的零件快遞至用戶，并且指導用戶安裝和調試。
以上過程中所產生的快遞費用全部由廠商承擔，若客戶無法完成以上工作，需要廠商上門服務，收費方法按照第2條
4、保修外維修方法
方法同3
費用：用戶需承擔零配件，具體價格請致電收貨服務部門，所產生的快遞費用，為了確保購買正確的零配件，建議先寄回零配件測試新的零配件保修期為壹年，服務費（免費），若用戶需要提供上門服務，收費標準參考第2條。
5、安裝和培訓
所售的所有機器價格都不包括安裝和培訓，由于機器出廠前都進行調試，所有用戶無需調試，
上門安裝費：參考第2條收費標準
培訓費：用戶安排時間至我公司培訓，妙法，請事先預約
上門培訓費：參考第2條收費標準
